一、 整车描述
1、 概述

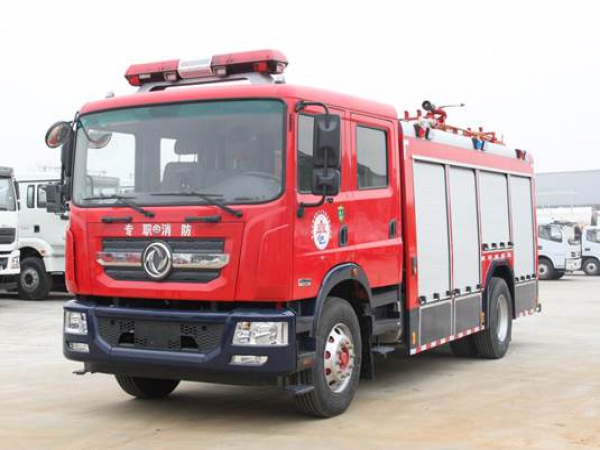

7吨消防车采用东风汽车股份有限公司EQ1185DJ9CDF 型二类汽车底盘，原装双排驾驶室，乘员3+3人，该车驾乘舒适轻便。上装采用内藏式水罐，整车载液量为6500kg。器材箱采用高质量铝合金卷帘门。底盘取力，发动机型号为B6.2NS6B230，最大功率169kW,通过万向联轴器驱动安装在汽车尾部泵房里的上海雄真CB10/40型常压消防泵，可在1.0MPa下稳定输出40L/s的流量；车顶安装成都威斯特消防器材有限责任公司生产的PS8/40W型消防炮（水罐消防车），流量40L/s，对应压力0.8MPa，最大承压1.3MPa，射程65m，可360°旋转。同时该车具有比功率大、综合性能强、操控集中简便等特点。
整车主体框架采用优质20#型钢二氧化碳保护焊焊接而成，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用整体防护，翻转踏板结构，美观可靠，箱体内表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。
2、 整车主要参数
外廓尺寸 | 8200×2500×3370mm |
最大总质量 | 16000kg |
载液量 | 载水6500kg |
最高车速 | 95km/h |
消防泵额定流量 | 40L/[email protected]； |
消防炮额定流量 | 40L/s 0.8MPa |
消防炮射程 | ≥65m |
比功率 | 169/16=10.56 |
接近角/离去角 | 20°/11° |
二、底盘
1、 底盘主要参数
型号 | EQ1185DJ9CDF |
制造商 | 东风汽车股份有限公司 |
发动机型号 | 康明斯B6.2NS6B230 |
发动机额定功率 | 169kw |
发动机排量 | 6200ml |
发动机排放标准 | GB17691-2018国Ⅵ |
驱动形式 | 4×2 |
轴距 | 4700mm |
最大允许总重 | 18000kg |
最小转弯半径 | ≤19m |
变速箱 | 手动 |
取力器 | 夹心取力器 |
2、乘员室
结构 | 平头、四门，原装双排驾驶室 |
司乘人员数 | 3+3人 |
驾驶员位置 | 左置 |
设备 | 原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 3、附加电源开关； |
三、 上装结构及性能参数

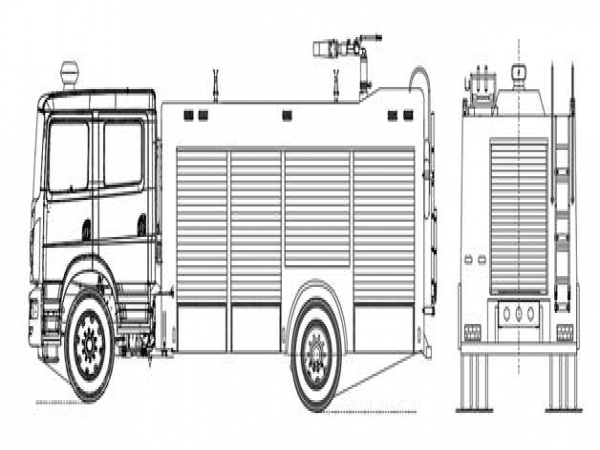

总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用三分体式结构，前部为器材箱，中部为水罐，后部为水泵房，罐体为平行六面体厢式容罐。 |
| |
1、器材箱
结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两侧器材箱下部设置翻转踏板，上铺铝合金防滑板。 |
器材箱 | 器材箱位于乘员室后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具 |
泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
保温位置：安装燃油加热器（根据客户需求选装） | |
爬梯及上车拉手 | 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
2、水罐
容量 | 6500kg（水罐车） |
材质 | 优质碳钢，厚度为5mm （可选装304不锈钢） |
罐体固定 | 与底盘车架弹性连接 |
罐体设置 | 人孔：设DN470人孔1个，带有快速锁定/开启装置 |
溢流口：设DN65溢流口1个 | |
放余水口：设1个DN40水罐放余水口，配球阀 | |
注水口：在水罐左右两侧各接1只DN65接口 | |
进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制 |
四、水力系统
1、水泵

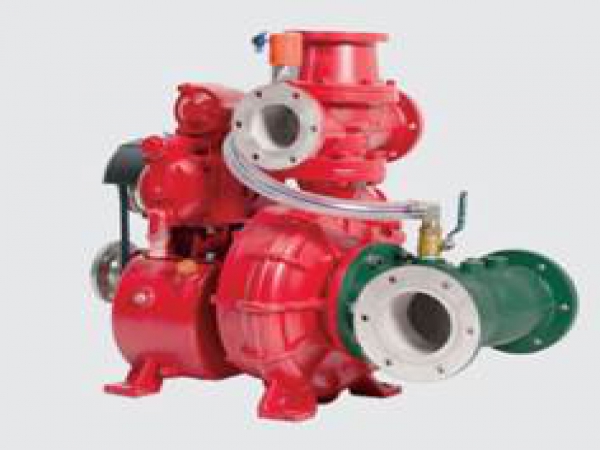

型号 | CB10/40型常压车用消防泵 |
|
形式 | 低压离心式 | |
额定流量 | 40L/s @1.0MPa | |
出口额定压力 | 1.0MPa | |
最大吸深 | 7m | |
引水装置 | 自带滑片泵 | |
引水时间 | 最大吸深时≤50s |
1、 管路系统
管道材质 | 优质无缝钢管 |
吸水管路 | 泵房后侧设一个DN125吸水口 |
注水管路 | 水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
出水管路 | 泵房左右两侧各设1个DN65常压出水口，带截止阀和扪盖 |
冷却水管路 | 配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置
1、车载消防水炮（水罐消防车）

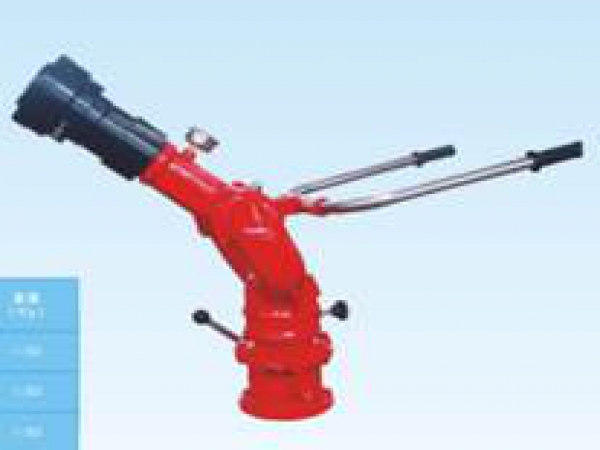

型号 | PS8/40W型水炮 |
|
制造商 | 成都威斯特消防器材有限公司 | |
额定流量 | 40L/S | |
额定压力 | 0.8 MPa | |
仰角 | ≥70° | |
|
