一、 整车描述

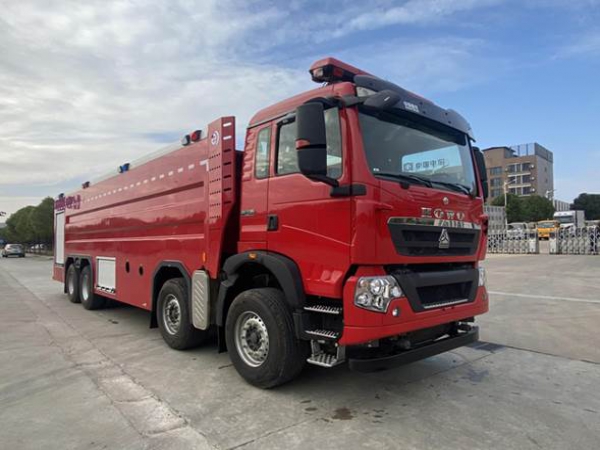

1、 概述
25吨泡沫消防车采用中国重汽集团济南卡车股份有限公司ZZ5447TXFV466MF1型二类汽车底盘，原装单排驾驶室，乘员2人，该车驾乘舒适轻便。上装采用外露式水罐，整车载液量为水21400kg；泡沫3000kg,罐体容积偏差正负不超过3%。器材箱采用高质量铝合金卷帘门。底盘取力，发动机型号为MC11.44-60 ，最大功率327kW,通过万向联轴器驱动安装在汽车尾部泵房里的上海茸申CB10/100型低压消防泵，可在1.0MPa下稳定输出100L/s的流量；车顶安装成都威斯特消防器材有限责任公司生产的PL8/80型消防炮（泡沫消防车），流量80L/s，对应压力0.8MPa，最大承压1.3MPa，纯水射程80m，泡沫射程75m，可360°旋转。同时该车具有比功率大、综合性能强、操控集中简便等特点。
整车主体框架采用优质20#型钢二氧化碳保护焊焊接而成，保证整体骨架结构强度高，牢固可靠；内部器材箱，采用高强度铝合金型材搭建主体框架，裙边采用外翻式脚踏板门结构，便于踩踏取放器材，表面使用带有大花纹的经阳极氧化处理过的铝合金板材蒙贴表面，角铝包边等工艺处理，保证器材箱性能的同时，具有美观，轻便等特点。
按照消防实战需要，根据消防操作程序，人性化设计，使用防锈蚀、防振动、防脱落、防划伤的专用夹具固定所有随车器材，器材布置合理、紧凑、装夹牢固、标示醒目，两个动作内可取用任何器材，可实现就近取放、多人操作，互不干涉。
面漆采用喷涂方式使用优质面漆，符合GB7258规定的GB/T3181《漆膜颜色标准》中R03大红色要求。颜色为驾驶室和车体消防红色，器材室内部为浅灰色，铝制卷帘门铝的颜色，底盘架为黑色，轮辋为银色，挡泥板、保险杠为灰色。
整车消防性能符合GB7956要求；底盘通过国家强制性产品认证；发动机排放符合国VI标准。

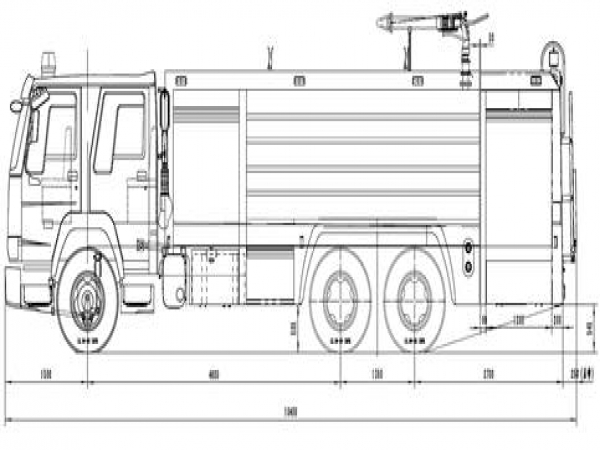

2、 整车主要参数
外廓尺寸 | 11900×2540×3680mm |
最大总质量 | 42600kg |
载液量 | 载水21400kg，泡沫3000kg |
最高车速 | 100km/h |
消防泵额定流量 | 100L/[email protected]； |
消防炮额定流量 | 80L/s 0.8MPa |
消防炮射程 | 泡沫≥75m 水≥80m |
比功率 | 327/42.6=7.6 |
接近角/离去角 | 19°/11° |
二、底盘
1、 底盘主要参数
型号 | ZZ5447TXFV466MF1 |
制造商 | 中国重汽集团济南卡车股份有限公司 |
发动机额定功率 | 327kw |
发动机排量 | 10518ml |
发动机排放标准 | GB17691-2018国Ⅵ |
驱动形式 | 8×4 |
轴距 | 1950+4600+1400mm |
最大允许总重 | 44000kg |
司乘人员数 | 2人 |
变速箱 | 手动 |
取力器 | 夹心取力器 |
2、乘员室
结构 | 平头、两门，原装单排驾驶室 |
司乘人员数 | 2人 |
驾驶员位置 | 左置 |
设备 | 原车仪表板处设置消防操作仪表板及警灯控制盒，加装 1、警报器； 2、取力器控制开关及指示灯； 3、附加电源开关； |
三、 上装结构及性能参数
总体布置 | 整车由消防员乘员室和车身两大部分组成，车身布置采用分体式结构，前部为驾驶室，中部为水罐泡沫罐，后部为水泵房，罐体为平行六面体厢式容罐。 |
| |
1、 器材箱和泵室
1、水罐
结构 | 主框架结构采用优质方管焊接，外装饰板采用碳钢板焊接，车顶防滑，可行走，两边设翻转踏板，防滑设计。 |
器材箱 | 器材箱位于后部，两边设铝合金卷帘门，内有照明灯。器材箱室内根据需求设储物盒。侧下裙边设有工具箱及卷帘门，可放置小型工具 |
泵房 | 泵房位于整车后部，两边与后边设铝合金卷帘门，内有照明灯，泵室两侧可放置部分常用器材 |
保温位置：安装燃油加热器（根据客户需求选装） | |
爬梯及上车拉手 | 后爬梯采用铝合金两节翻转爬梯，使用，使用时离地不超过350mm，上车拉手采用表面带凹槽防滑圆钢管，表面喷塑处理。 |
容量 | 21400kg |
材质 | 优质碳钢，厚度为4-5mm （可选装304不锈钢） |
罐体固定 | 与底盘车架弹性连接 |
罐体设置 | 人孔：设DN470人孔1个，带有快速锁定/开启装置 |
溢流口：设DN65溢流口1个 | |
放余水口：设1个DN40水罐放余水口，配球阀 | |
注水口：在水罐左右两侧各接1只DN65接口 | |
进出水口：设1个水罐到水泵进水管，DN150阀门，可气动、手动控制，设1个水泵至水罐充水管，DN65阀门，可气动、手动控制 |
2、泡沫罐
容量 | 3000kg |
材质 | 优质不锈钢，厚度为5mm |
罐体固定 | 与底盘车架弹性连接 |
罐体设置 | 人孔：设DN470人孔1个，带有快速锁定/开启、自动泄压装置 |
溢流口：设DN40溢流口1个 | |
放余液口：设1个DN40泡沫罐放余液口 | |
出泡沫口：设1个DN40泡沫罐到水泵出泡沫管 |
四、水力系统
1、水泵
型号 | CB10/100型低压车用消防泵 |
|
形式 | 低压离心式 | |
额定流量 | 100L/s @1.0MPa | |
出口额定压力 | 1.0MPa | |
最大吸深 | 7m | |
引水装置 | 自带滑片泵 | |
引水时间 | 最大吸深时≤50s |

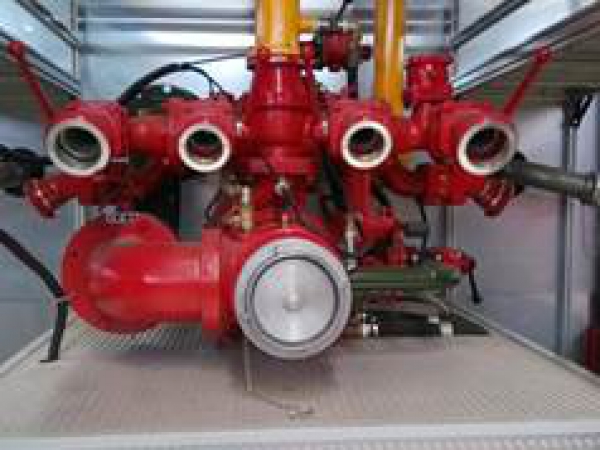

2、 管路系统
管道材质 | 优质无缝钢管 |
吸水管路 | 泵房后侧设两个DN150吸水口 |
注水管路 | 水罐左右两侧各设一个DN65注水口，泵房内设置1个DN65水泵向罐内注水管路 |
出水管路 | 泵房左右两侧各设1个DN65及1个DN80常压出水口，带截止阀和扪盖 |
冷却水管路 | 配有冷却取力器的冷却水管路及控制阀 |
五、灭火装置

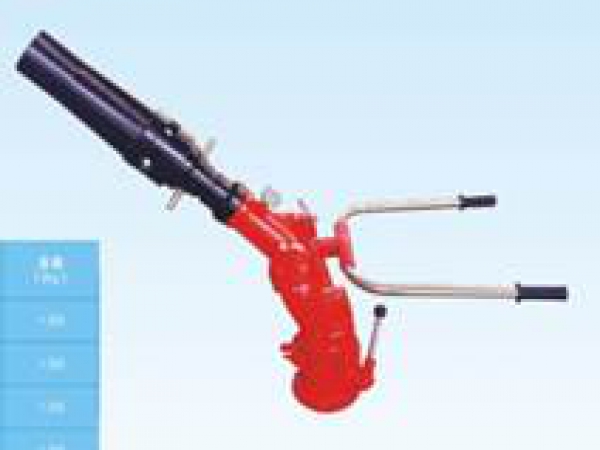

1、车载泡沫炮
型号 | PL8/80型水、泡沫两用消防炮(泡沫消防车) |
|
制造商 | 成都威斯特消防机械有限公司 | |
回转角度 | 360°水平回转 | |
最大仰/俯角 | 俯角≤-15°，仰角≥+70° | |
流量 | ||
射程 | 泡沫≥75m 水≥80m |
2、泡沫比例混合器
型号： | PH64 |
材质： | <span style="font-size:12.0pt;line-height:150%;font-family:仿宋;m |
