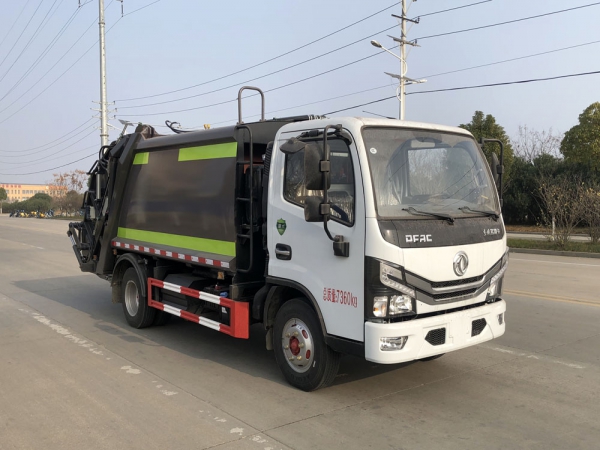

东风多利卡6方压缩垃圾车
整车型号：楚胜牌CSC5070ZYS6型压缩式垃圾车
底盘型号：EQ1075SJ3CDF
底盘配置：
（1）可选用3308mm轴距，玉柴140马力（YCY24140-60）；1730车身；万里扬6档变速箱；前后桥：1.8/3.5T；190双层直通车架；7.00R16轮胎；空调，电动车窗，遥控钥匙，日行灯，多功能方向盘。
（2）也可选用3308mm轴距，云内126马力(D20TCIF1）；1730车身；万里扬5档变速箱；前后桥：1.8/3.5T；188双层直通车架；7.00R16轮胎；电动车窗，遥控钥匙，日行灯，多功能方向盘.
上装配置:

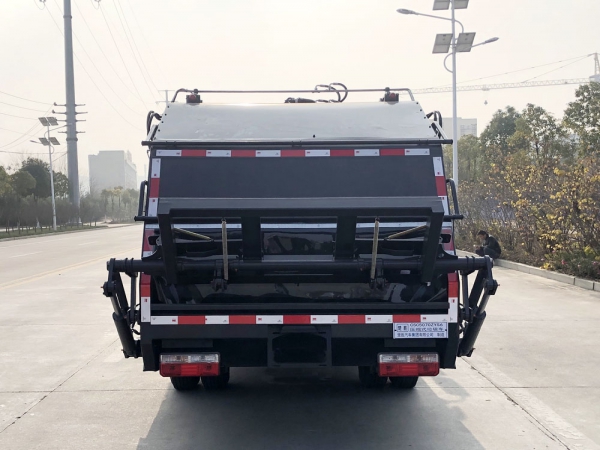

垃圾车箱有效容积6立方米，弧形车厢，材料采用边3底4mm厚，9支液压油缸制动，液压控制操作系统为电动控制和手动控制。手动控制是防止电控发生故障时也能够正常工作。装载循环为一键操作，车尾左右各一套，驾驶室内部一套电动卸料操作系统，带后翻转机构，可挂塑料桶，填充器底部污水收集箱，车箱内的污水可流入其中，在卸垃圾时可通过球阀排出，采用海战力油缸，扬州中梅的多路阀，CAN操作，其余标配。
【主要技术参数】 | |||
产品商标 | 楚胜牌 | 公告批次 | 371 |
产品名称 | CSC5070ZYS6型压缩式垃圾车 | 产品号 | EC3371Y6305 |
总质量(Kg) | 7360 | 罐体容积(m3) | |
额定载质量(Kg) | 1530,1465,1330,1265 | 外形尺寸(mm) | 6500,6650,6900×2050,2200×2250,2620 |
整备质量(Kg) | 5700,5900 | 货厢尺寸(mm) | ×× |
额定载客(人) | 准拖挂车总质量(Kg) | ||
驾驶室准乘人数(人) | 2,3 | 载质量利用系数 | |
接近角/离去角(°) | 27/12 | 前悬/后悬(mm) | 1055/2137 |
轴数 | 2 | 轴距(mm) | 2700,2950,3308,3600,3800 |
轴荷(Kg) | 2640/4720 | 最高车速(Km/h) | 110 |

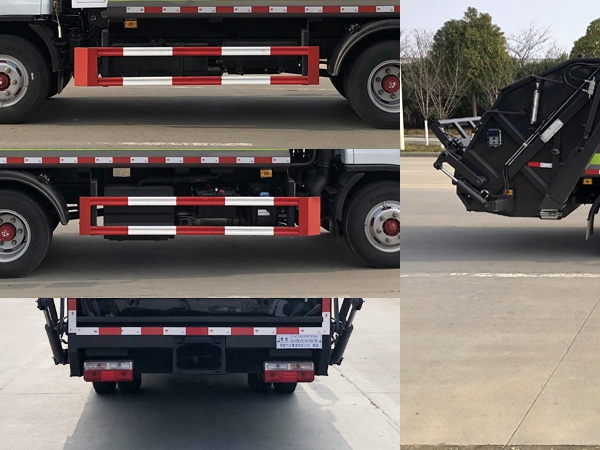

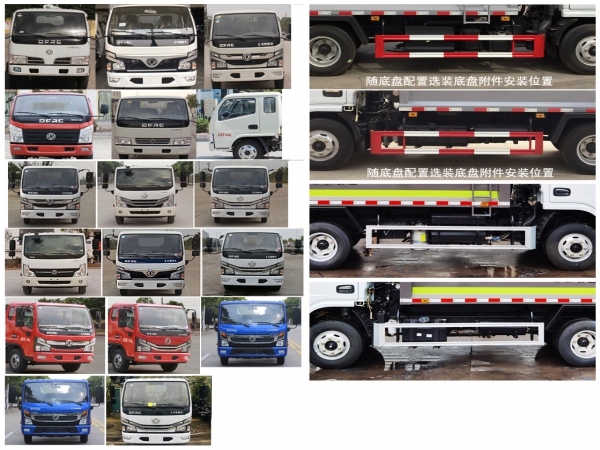

其它 | 该车主要专用装置由箱体、压缩系统组成,用于垃圾的收集与清运.侧防护材料为冷弯型钢/Q235,螺栓连接;后防护由专用装置代替,下边缘离地高450mm.选装方形或弧形车箱;选装箱体与驾驶室之间多路阀、液压油箱、液压管布置;选装箱体前端爬梯位置;选装电瓶位置;选装多路阀罩;选装填装器外罩;选装后密封盖装置.选装不同工作装置时外形长/后伸(mm)对应关系:①无上料装置:6500/0,②摆臂装置:6650/150,③全密封斗装置:6650/150, ④半密封斗装置及⑤翻桶装置:6900/400.发动机与油耗值(L/100km)的对应关系为:CA4DB1-11E6/16.3,CY4BK161/16.2,CY4BK461/16.2,D20TCIF1/16.3,D20TCIF11/16.3,YCY24140-60/16.3,ZD30D16-6N/16.3,H20-120E60/14.9,Q28-130E60/15.9,CA4DB1-13E6/16.2,Q23-115E60/14.5.随底盘选装前面罩,前保险杠,前组合灯具,选装排半驾驶室,选装左右油箱位置,随底盘配置选装底盘附件安装位置.仅选用轴距3308mm底盘改装.选装直接供电式ETC车载装置.ABS型号/生产企业:ABS/ASR-12V-4S/4M/襄阳东风隆诚机械有限责任公司.各发动机净功率(kW)值如下:D20TCIF1:88,YCY24140-60:99,CA4DB1-11E6:79,ZD30D16-6N:115,CY4BK461:92,CY4BK161:102,Q23-115E60:82,H20-120E60:87,CA4DB1-13E6:93.Q28-130E60:93,D20TCIF11:88.随底盘选装气坛子、尿素罐安装位置.选装电瓶安装位置,选装污水箱安装位置.选装填充器样式.选装后部工作装置. | ||
【底盘技术参数】 | |||
底盘型号 | EQ1075SJ3CDF | 底盘名称 | 载货汽车底盘（二类） |
商标名称 | 东风牌 | 生产企业 | 东风汽车股份有限公司 |
外形尺寸(mm) | 5100,5435,5870,5939,5845,5460,6730,6880×1910,1940,2090×2120,2200,2220,2250,2350 | 轮胎数 | 6 |
接近角/离去角(°) | 27.7/15 | 轮胎规格 | 7.00R16,7.00R16LT,7.00R16LT 14PR,7.50R16LT 16PR |
钢板弹簧片数 | 6/6+5,3/3+3,5/4+3,6/4+3,6/5+2,6/3+3,3/6+5,3/3+2,2/2 | 前轮距(mm) | 1525,1519,1503,1613,1540 |
燃料种类 | 柴油 | 后轮距(mm) | 1498,1516,1586,1670,1650,1800,1546 |
排放标准 | GB17691-2018国Ⅵ | ||
发动机型号 | 发动机生产企业 | 排量(ml) | 功率(Kw) |
CY4BK461 CA4DB1-11E6 CY4BK161 D20TCIF1 Q28-130E60 H20-120E60 CA4DB1-13E6 YCY24140-60 D20TCIF11 Q23-115E60 ZD30D16-6N M9T-600 Q23-136E60 Q23-132E60 YCY24120-60 Q25-152E60 | 东风朝阳朝柴动力有限公司 中国第一汽车集团有限公司 东风朝阳朝柴动力有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 中国第一汽车集团有限公司 广西玉柴机器股份有限公司 昆明云内动力股份有限公司 安徽全柴动力股份有限公司 东风轻型发动机有限公司 东风轻型发动机有限公司 安徽全柴动力股份有限公司 安徽全柴动力股份有限公司 广西玉柴机器股份有限公司 安徽全柴动力股份有限公司 | 3707 2207 3856 1999 2800 2000 2207 2360 1999 2300 2953 2298 2300 2300 2360 2493 | 95 81 105 93 96 90 95 103 93 85 120 105 100 97 88 112 |
